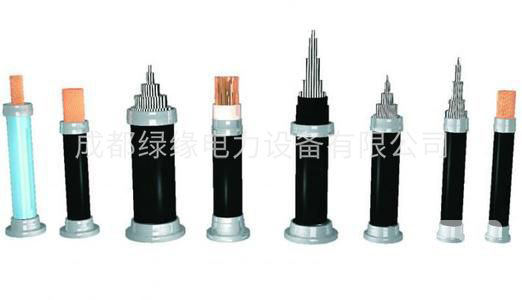

JKLYJ-1KV交聯聚乙烯絕緣架空電纜
一、產品用途
JKLYJ-1KV交聯聚乙烯絕緣架空電纜適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。
二、使用特性
①額定電壓為1、10KV.
②電纜的長期工作溫度：
聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃；
交聯聚乙烯（XLPE）絕緣應不超過90℃。
③短路時（最長持續時間不超過5秒）電纜導體的最高溫度；
聚氯乙烯絕緣不超過160℃；
聚乙烯絕緣不超過150℃；
交聯聚乙烯絕緣不超過250℃。
④電纜敷設溫度不應不低于-20℃。
⑤電纜的允許彎曲半徑：
▲1KV電纜
電纜外徑D<25mm……４D;
電纜外徑D≥25mm……6D.
▲10KV電纜
單芯電纜20（D+d）±0.5％。
多芯電纜15(D+d) 0.5％。
式中：D-----電纜的實際外徑；
d-------導體的實際外徑。
?? JKLYJ-1KV交聯聚乙烯絕緣架空電纜產品參數：
| 標稱 | 1芯 | 2芯 | 3芯 | 4芯 | ||||||||
| ******外徑mm | 近似重量kg/km | ******外徑mm | 近似重量kg/km | ******外徑mm | 近似重量kg/km | ******外徑mm | 近似重量kg/km | |||||
| JKYJ | JKLYJ | JKYJ | JKLYJ | JKYJ | JKLYJ | JKYJ | JKLYJ | |||||
| 10 | —— 8.0 | —— 167 | —— 66 | 13.0 —— —— | 209 —— —— —— | 84 —— —— —— | 14.0 | 314 | 127 | 15.7 | 442 | 193 |
